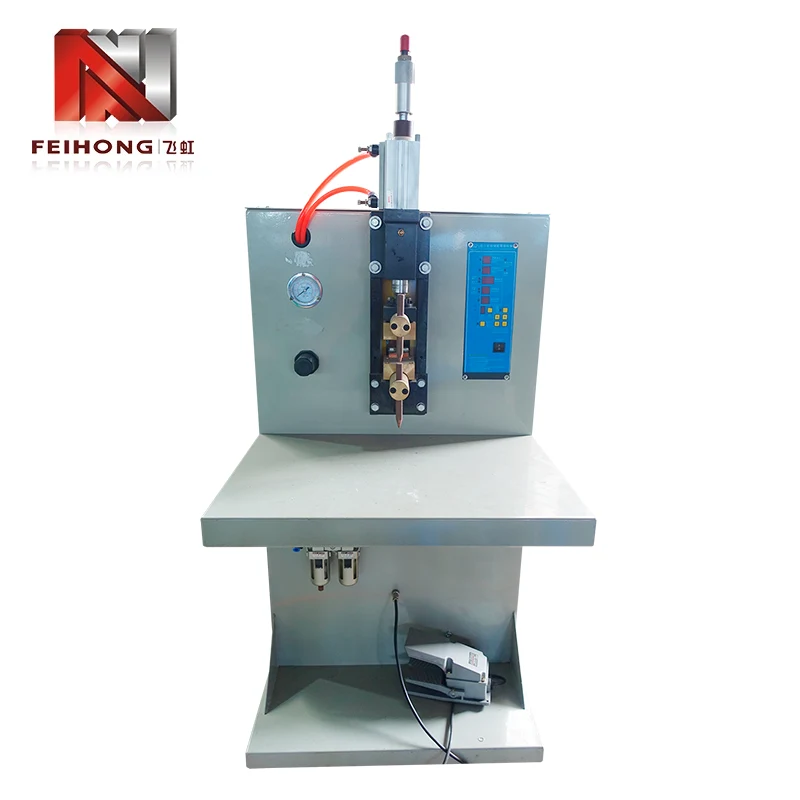

Bodová zváračka s vybíjaním kondenzátora

Bodová zváračka s vybíjaním kondenzátorovej energie od spoločnosti Feihong je navrhnutá špeciálne pre výrobu elektrických vykurovacích trubíc, kde musí byť odporový drôt bezpečne spojený s olovenými stĺpikmi a koncovými okami. Ako popredný dodávateľ kompletných liniek na výrobu vykurovacích rúrok spoločnosť Feihong integruje túto zváraciu stanicu s ďalšími základnými zariadeniami. Stroj pracuje na trojfázovom 380V, trojfázovom 220V alebo jednofázovom 220V s menovitým výkonom 2KVA a nastaviteľným rozsahom napätia kondenzátora 0-435V. Jeho princíp vybíjania kondenzátora ukladá energiu a uvoľňuje ju v riadenom impulze, čím sa vytvárajú silné metalurgické väzby s minimálnymi zónami ovplyvnenými teplom. S overenou priepustnosťou 30 000 kusov za zmenu táto zváračka zaisťuje vysokoobjemový výkon pri zachovaní konzistentnej kvality spojov.

Princíp zvárania jadra

Bodová zváračka s vybíjaním kondenzátora pracuje na osvedčenom princípe, ktorý ju odlišuje od bežných AC alebo DC odporových zváračiek. Namiesto nepretržitého toku prúdu nabíja kondenzátorovú banku na prednastavené napätie a potom vybíja uloženú energiu cez zváracie elektródy v priebehu milisekúnd. Tento prístup ponúka niekoľko odlišných výhod.

• 1. Okamžité uvoľnenie energie:Banka kondenzátorov dodáva vysokoprúdový impulz (až tisíce ampérov) v zlomku cyklu, čím vytvára koncentrované teplo v kontaktnom bode pre rýchlu fúziu.
• 2. Nezávislé riadenie energie a času:nastavenia napätia (0‑435V) priamo regulujú uloženú energiu, pričom trvanie vybíjania je pevne dané charakteristikou kondenzátora, čím sa eliminujú zložité úpravy časovania.
• 3. Znížený odvod tepla:pretože impulz je extrémne krátky, okolitý materiál zostáva chladný, čo zabraňuje oxidácii alebo žíhaniu odporového drôtu a olovených kolíkov.
• 4. Konzistentná tvorba zvarových nugetov:každý výboj dodáva rovnakú energiu, čím sa zaisťuje, že každý zvar má rovnakú hĺbku a pevnosť prieniku, bez ohľadu na zručnosti operátora.

Tento princíp robí zváračku obzvlášť vhodnou na výrobu vykurovacích rúr, kde konzistencia zvaru priamo ovplyvňuje elektrický odpor a životnosť finálneho produktu.

Porovnanie výkonu s tradičnými zváračkami

Pri porovnaní zváračky s konvenčnými alternatívami niekoľko kľúčových ukazovateľov výkonu zdôrazňuje jej prevahu. Nasledujúca tabuľka porovnáva tento stroj s typickými AC a DC odporovými zváračkami používanými v podobných aplikáciách.

Toto porovnanie ukazuje, že bodová zváračka s vybíjaním kondenzátora ponúka jedinečnú rovnováhu presnosti, účinnosti a spoľahlivosti, čo z nej robí preferovanú voľbu pre výrobcov vykurovacích rúr, ktorí vyžadujú konzistentnú kvalitu spojov počas dlhých výrobných sérií.

Aplikačné scenáre

Zváračka je široko používaná pri výrobe elektrických vykurovacích rúr, ale jej všestrannosť sa rozširuje aj na iné úlohy spájania kovov. Feihong® skonštruoval tento stroj tak, aby sa prispôsobil rôznym obrobkom pri zachovaní jeho hlavných výhod.

• 1. Odporový drôt k olovenej tyči:primárna aplikácia, ktorá zabezpečuje nízkoodporové spoje pre vykurovacie telesá používané v ohrievačoch vody, peciach a priemyselných peciach.
• 2. Vodiaci kolík k oku koncovky:nevyhnutné pre montáž svorkovníc, kde je rozhodujúca mechanická pevnosť a elektrická vodivosť.
• 3. Zváranie tenkých plechov:vhodné pre držiaky, štíty a držiaky snímačov s hrúbkou až 1,5 mm pri použití zníženého napätia.
• 4. Lepenie malých komponentov:možno použiť na dočasné upevnenie alebo predmontáž v automobilovom priemysle a výrobe spotrebičov.

Tieto scenáre ťažia zo schopnosti zvárača poskytnúť presný, opakovateľný impulz, ktorý minimalizuje tepelné skreslenie, čo je bežný problém pri metódach zvárania kontinuálnym prúdom.

Zabezpečenie kvality a výrobné testovanie

Feihong® vyrába vykurovacie rúrkové zariadenia od roku 1992 a prevádzkuje šesť špecializovaných dielní na obrábanie, elektrickú montáž, testovanie a logistiku. Každý zvárač prechádza prísnymi kontrolami kvality, aby sa zabezpečilo, že spĺňa požiadavky nepretržitej výroby.

• 1. Sledovateľnosť komponentov:všetky kondenzátory, pneumatické ventily a transformátory pochádzajú od certifikovaných dodávateľov a pri príchode sú skontrolované.
• 2. Kontrola procesu montáže:každý stroj je vyrobený skúsenými technikmi podľa štandardizovaných pracovných pokynov s priebežnými kontrolami v každej fáze.
• 3. 24-hodinový test horenia:pred odoslaním prebieha v každej jednotke nepretržitý zvárací cyklus so simulovaným výrobným zaťažením, aby sa overila stabilita a konzistencia zvaru.
• 4. Kalibračný certifikát:každý stroj je dodávaný so správou o teste, ktorá ukazuje skutočnú presnosť napätia kondenzátora, silu elektródy a čas cyklu.

Tento komplexný systém zabezpečenia kvality zabezpečuje, že každý zvárač opúšťajúci továreň Feihong® spoľahlivo funguje od prvého dňa s minimálnym úsilím potrebným na uvedenie do prevádzky.

Prispôsobenie a popredajná podpora

Feihong® chápe, že každá výrobná linka má jedinečné požiadavky. Pre bodovú zváračku na ukladanie energie s vybíjaním kondenzátora ponúkame niekoľko možností prispôsobenia a robustný popredajný balík, aby vaše operácie fungovali hladko.

• 1. Konštrukcia elektród:môžeme vyrobiť vlastné tvary elektród a materiály na základe geometrie obrobku a špecifikácií zvaru.
• 2. Nastavenie rozsahu napätia:na požiadanie môže byť kondenzátorová banka vyladená pre špecifické požiadavky na napätie mimo štandardného rozsahu 0‑435V.
• 3. Inštalácia a školenie:poskytujeme dohľad na mieste a školenia operátorov spolu s podrobnými video návodmi a manuálmi.
• 4. Dostupnosť náhradných dielov:udržiavame lokálny inventár elektród, tesnení, kondenzátorov a riadiacich dosiek, aby sme minimalizovali prestoje.
• 5. Záruka:12-mesačné pokrytie všetkých elektrických a mechanických komponentov (okrem spotrebného materiálu).

Vďaka desiatkam rokov skúseností spoločnosti Feihong® a oddanosti zákazníckej podpore sa na nás môžete spoľahnúť ako na dlhodobého partnera pre vaše potreby v oblasti zvárania.

Často kladené otázky

Otázka: Aká je maximálna hrúbka materiálu, ktorý je možné zvárať?
A: Stroj je primárne určený na zváranie odporového drôtu (do priemeru 2,5 mm) a tenkých plechov do priemeru 1,5 mm. V prípade hrubších materiálov odporúčame konzultovať s naším inžinierskym tímom uskutočniteľnosť s upravenými nastaveniami sily elektródy a napätia.

Otázka: Môže sa zváračka použiť na aplikácie, ktoré nevyhrievajú rúry?
Odpoveď: Áno, princíp vybíjania kondenzátora funguje dobre pri akomkoľvek odporovom zváraní malých častí, kde sa vyžaduje riadený prívod tepla. Mnoho zákazníkov ho používa na zváranie pútka batérie, pripevnenie snímača a montáž elektronických komponentov.

Otázka: Ako dlho trvá dobitie kondenzátora medzi zvarmi?
Odpoveď: Nabíjací cyklus je zvyčajne 0,8 – 1,2 sekundy, čo umožňuje menovitý výkon 30 000 zvarov za 8-hodinovú zmenu. Skutočný čas nabíjania závisí od nastaveného napätia a kvality vstupnej energie.

Otázka: Poskytuje Feihong® náhradné kondenzátory a koľko stoja?
Odpoveď: Áno, máme na sklade náhradné kondenzátorové banky. Ceny sa líšia v závislosti od kapacity a menovitého napätia. Ak chcete získať aktuálnu cenovú ponuku na základe sériového čísla vášho stroja, kontaktujte náš obchodný tím.

Otázka: Aká údržba je potrebná na dennej báze?
Odpoveď: Denná údržba zahŕňa čistenie elektród, kontrolu pneumatického tlaku vzduchu a vizuálnu kontrolu káblov a spojov. Týždenná údržba zahŕňa mazanie pohyblivých častí a kontrolu tesnosti svoriek kondenzátora. Podrobný plán údržby je zahrnutý v používateľskej príručke.
