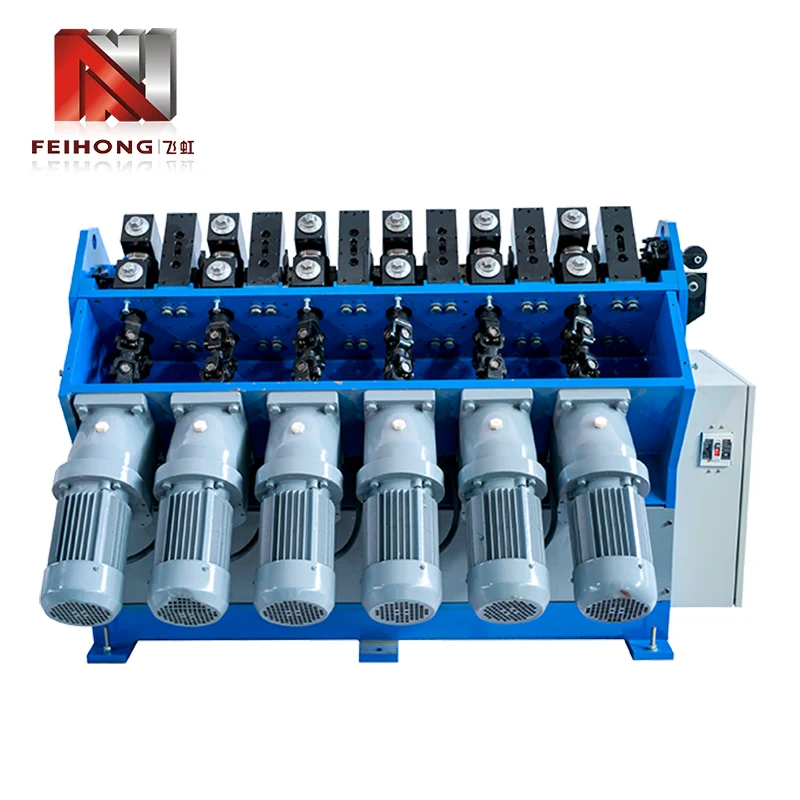

S zmenšujúcim strojom s veľkým priemerom

Hlavná štruktúra a vlastnosti

FH-B3 s veľkým priemerom potrubia s zmenšujúcim strojom je veľký redukcia modulov špeciálne navrhnutého pre dlhé potrubie s veľkým priemerom. Hriadelný hriadeľ s dvojitým kartánom sa používa na prepojenie motora s hriadeľom v strede, vďaka čomu je pohon stroja rovnobežný a zvyšuje krútiaci moment, čím sa zníži priama akceptačná sila medzi motorom a hriadeľom roliek a chráni spomalenie motora.

Hlavné technické parametre

1. Štruktúra prevodovky Cardan Hriadeľ: prevodovka s dvojitým hriadeľom Cardan

2. Štruktúra spomalenia: spomalenie prevodu

3. Znížený priemer trubice (mm): 5-25

4. Znížená dĺžka trubice (mm): 150-10000

5. Zmenšujúca rýchlosť: konštantná rýchlosť

6. Materiál formy: zliatina, pleseň oceľ

7. Počet odsekov: 8,12,16,18

8. Jedna skupina/celkový výkon (KW): 1,1*Počet segmentov

9. Napätie: trojfázová 380V/trojfázová 220V/jednofázová 220V

10. Vhodné pre potrubia: medené potrubia, železné potrubia, hliníkové potrubia, potrubia z nehrdzavejúcej ocele, kompozitné potrubie atď.

11. Objem (mm): 1850*1600*1300 (L*W*H)

12. Hmotnosť (12 segmentov): 2500 kg
