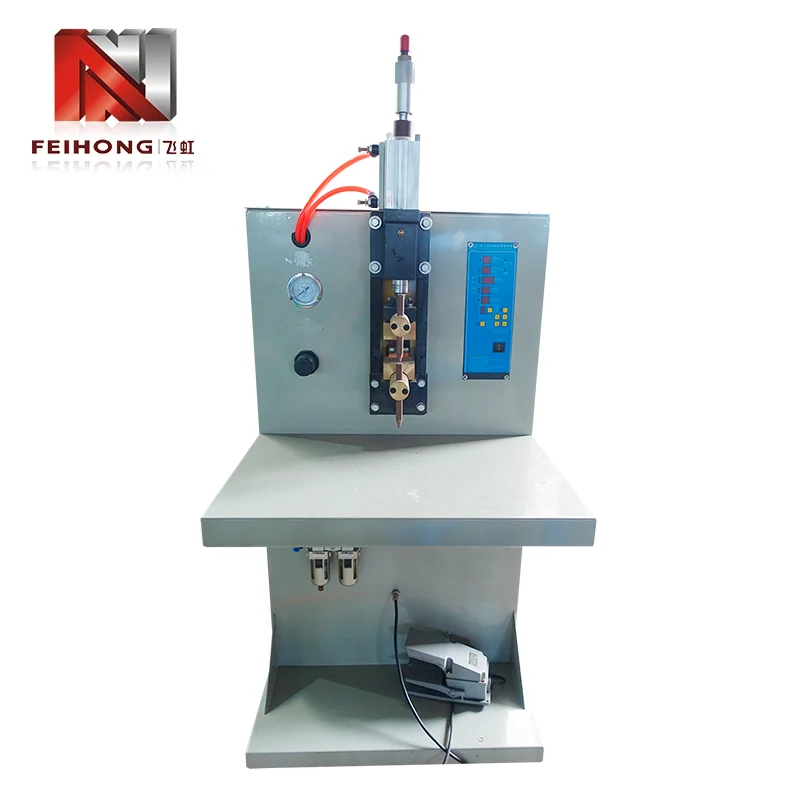

Bodová zváračka pre zváracie olovené stĺpiky a koncové oko

Bodová zváračka Feihong® na zváranie olovených stĺpikov a koncových očiek je účelovo navrhnutá pre výrobcov elektrických vykurovacích rúr, ktorí vyžadujú absolútnu konzistenciu spojov medzi olovenými tyčami (alebo olovenými kolíkmi) a koncovými okami. Ako dodávateľ kompletných liniek na výrobu vykurovacích rúrok spoločnosť Feihong® integruje túto zváračku s plniacimi, tesniacimi a testovacími stanicami. Stroj akceptuje trojfázové 380V, trojfázové 220V alebo jednofázové 220V napájanie s menovitým výkonom 2KVA a plynule nastaviteľným napätím kondenzátora od 0 do 435V. Jeho pneumatický systém sily elektródy v kombinácii s rýchlym vybíjaním kondenzátora dodáva impulz s krátkym trvaním, ktorý vytvára polovodičový zvar s minimálnou tepelne ovplyvnenou zónou – zachováva mechanickú pevnosť oloveného stĺpika a zároveň zabezpečuje elektrický kontaktný odpor pod 100 µΩ. S overenou priepustnosťou 30 000 spojov za 8-hodinovú zmenu spĺňa táto zváračka objemové požiadavky pri výrobe vykurovacích rúr vo veľkom meradle, pričom jej opakovateľnosť znižuje prerábky a poruchy v teréne.

Rozhodujúca úloha olovených zvarov pri výkone ohrievača

Vo vykurovacej trubici je spojenie medzi vnútorným odporovým drôtom a vonkajším koncovým výstupkom rozhraním najviac náchylným na poruchy. Vysokoodporový spoj vytvára lokálne teplo, urýchľuje oxidáciu a prípadne otvára okruh. Táto zváračka rieši tieto poruchy prostredníctvom troch cielených návrhov.

• 1. Energetická presnosť:nastavenie napätia kondenzátora (0‑435V) umožňuje jemné doladenie pre rôzne kombinácie materiálov – napríklad niklovo-chrómový drôt na medené oká vyžaduje nižšiu energiu ako nerez na medené.
• 2. Stabilita sily elektródy:pneumatický systém udržuje konštantný upínací tlak (±2 %) bez ohľadu na kolísanie vzduchu v dielni, čím zabezpečuje konzistentný prechodový odpor pred vypustením.
• 3. Ovládanie trvania impulzu:pevný čas vybíjania (≈8 ms) je optimalizovaný pre časti s tenkým prierezom, čím sa zabraňuje pretaveniu pri dosiahnutí úplného splynutia.

Tieto vlastnosti sa priamo premietajú do nižšej miery zmetkovitosti a dlhšej životnosti ohrievača, čo sú hlavné priority výrobcov vykurovacích rúr.

Konfigurácia a údržba elektród pre koncové zváranie

Bodové zváračky na zváranie olovených stĺpikov a koncových očiek sú často vyrobené z mosadze alebo pocínovanej medi, ktoré majú iné tepelné vlastnosti ako olovené stĺpiky. Správna konštrukcia elektród a ich údržba sú nevyhnutné na dosiahnutie konzistentných zvarov bez lepenia alebo nadmerného vrúbkovania. Aplikační inžinieri Feihong® odporúčajú nasledujúce postupy.

• 1. Výber materiálu elektród:pre koncovky na báze medi ponúka disperzne spevnená meď (napr. Cu-Al2O3) najlepšiu rovnováhu medzi vodivosťou a odolnosťou voči deformácii; pre oceľové koncovky sa uprednostňuje volfrám-meď.
• 2. Geometria hrotu:malý polomer (R2‑R3) na hornej elektróde sústreďuje prúd na dosiahnutie rovnomerného nugetu, zatiaľ čo spodná elektróda by mala byť plochá alebo mierne klenutá, aby podopierala olovený stĺpik bez ohýbania.
• 3. Čistenie a obliekanie:usadzovanie oxidu na hrote zvyšuje kontaktný odpor a spôsobuje rozstrekovanie. Ľahká úprava každých 500-800 zvarov pomocou jemného pilníka alebo orovnávača elektród obnoví tvar a odstráni nečistoty.
• 4. Chladiaca voda (voliteľné):pre nepretržité vysokovýkonné cykly sú k dispozícii vodou chladené držiaky elektród, ktoré zabraňujú prehriatiu a znižujú opotrebovanie hrotu.

Prijatie týchto smerníc pomáha udržiavať kvalitu zvaru počas dlhých výrobných sérií a predlžuje životnosť elektród, čím sa znižujú náklady na spotrebný materiál a prestoje.

Ladenie parametrov pre rôzne páry materiálov

Všestrannosť tejto zváračky vychádza z jej nastaviteľného napätia kondenzátora a pneumatického tlaku. Nájdenie optimálnej kombinácie pre konkrétny pár materiálov si však vyžaduje systematické testovanie. Nižšie uvedená tabuľka poskytuje východiskové body založené na bežných materiáloch vykurovacích rúrok.

Materiál vedúcej pošty	Materiál terminálu	Napätie kondenzátora (V)	Sila elektródy (kN)
zliatina Ni-Cr (ø2,5 mm)	Mosadz (t=0,8 mm)	280-320	1,8–2,2
Nehrdzavejúca oceľ (ø3,0 mm)	meď (t=1,0 mm)	340-380	2,0–2,5
Oceľ plátovaná meďou (ø2,0 mm)	Pocínovaná meď	220-260	1,5–1,8
Inconel (ø2,8 mm)	Poniklovaná oceľ	300 – 350	2.2-2.6

Tieto hodnoty sú počiatočné návrhy; Konečné nastavenia by sa mali overiť kontrolou priemeru zvaru (cieľový 1,2‑1,5× priemer drôtu) a pevnosťou pri ťahovej skúške. Feihong® poskytuje optimalizáciu parametrov na mieste ako súčasť našej služby uvedenia do prevádzky.

Zvýšenie produktivity a príklad skutočného sveta

Prechod z konvenčnej bodovej zváračky na striedavý prúd na tento stroj s vybíjaním kondenzátora často prináša okamžité zlepšenie rýchlosti aj kvality. Stredne veľký závod na výrobu vykurovacích rúrok v Guangdongu nahradil tri staršie jednotky dvoma strojmi FH‑149A a počas šiestich mesiacov dosiahol nasledujúce výsledky.

• 1. Zvýšenie priepustnosti:každý stroj konzistentne produkuje 30 000 zvarov za zmenu, čo zodpovedá predchádzajúcemu výkonu 1,5 strojov, čím sa uvoľňuje podlahová plocha.
• 2. Zníženie šrotu:miera zmetkovitosti pri zváraní olovených stĺpikov klesla z 1,8 % na 0,2 %, čím sa ročne ušetrilo približne 120 000 hotových rúr.
• 3. Úspora energie:Princíp vybíjania kondenzátora spotrebuje o 40 % menej energie na zvar v porovnaní so starými AC jednotkami, čo znižuje účty za elektrinu o viac ako 2 000 USD ročne.
• 4. Prijatie operátorom:jednoduché ovládacie prvky na číselníku napätia a tlakomeru skrátili tréningový čas z dvoch dní na štyri hodiny.

Tieto hmatateľné výhody dokazujú, že investícia do špecializovaného zvárača sa rýchlo vráti a zároveň zlepší celkovú stabilitu výroby.

Továrenské testovanie a certifikácia kvality

Každý stroj opúšťajúci továreň Feihong® prechádza komplexným testovacím protokolom, ktorý simuluje skutočné výrobné podmienky. Našich šesť špecializovaných dielní (obrábanie, elektromontáž, vinutie transformátora, tvarovanie kondenzátorov, lakovanie a konečná montáž) nám umožňuje kontrolovať kvalitu od surovín až po hotový výrobok.

• 1. Test banky kondenzátorov:každý kondenzátor sa meria na ESR a kapacitu; zostavená banka sa podrobí 500 cyklom nabíjania a vybíjania pri maximálnom napätí, aby sa overila stabilita.
• 2. Test pneumatického okruhu:zdvih valca a tlak sa kontroluje na linearitu a opakovateľnosť pomocou kalibrovaného meradla.
• 3. Skúška výkonu zvárania:je zvarená sada štandardných testovacích kupónov (Ni‑Cr drôt na medené oko); priemer hrudky a pevnosť v ťahu sa zaznamenávajú a musia spĺňať interné špecifikácie.
• 4. Elektrická bezpečnosť:izolačný odpor, dielektrická pevnosť a uzemnenie sú testované podľa IEC 60204‑1.

Každá bodová zváračka pre zváracie olovené stĺpiky a koncové oko sa dodáva s osvedčením o skúške a 12-mesačnou zárukou na všetky neopotrebiteľné časti. Udržujeme tiež miestny inventár náhradných dielov pre rýchlu výmenu.

Často kladené otázky o zváraní koncoviek

Otázka: Ako zabránim odfarbeniu výstupkov po zváraní?
Odpoveď: Zmena farby je spôsobená oxidáciou nadmerným teplom. Znížte napätie kondenzátora v 10-voltových krokoch, kým zvar nebude stále pevný, ale výstupok si zachová svoju pôvodnú farbu. Tiež sa uistite, že sila elektródy je dostatočná na udržanie dobrého kontaktu – nízka sila môže spôsobiť iskrenie a prehriatie.

Otázka: Dokáže táto zváračka zvládnuť olovené stĺpiky s vopred nanesenou spájkou alebo povlakom?
Odpoveď: Áno, ale možno budete musieť upraviť napätie o niečo nižšie (o 10–15 %), pretože povlak môže znížiť prechodový odpor. Povlak z oblasti zvárania je vhodné, ak je to možné, očistiť, prípadne vykonať skúšobnú jazdu na zistenie optimálnych parametrov.

Otázka: Ako často by som mal vymeniť kondenzátorovú banku?
Odpoveď: Pri bežnom používaní (30 000 zvarov/zmena, jedna zmena) majú elektrolytické kondenzátory konštrukčnú životnosť približne 5-7 rokov alebo 1 milión nabíjacích cyklov. Odporúčame každoročnú kontrolu kapacity; ak hodnota klesne o viac ako 15 %, odporúča sa výmena.

Otázka: Aké je minimálne množstvo objednávky pre tento stroj?
Odpoveď: Pre štandardný model neexistuje žiadne MOQ. Predávame jednotlivé jednotky, ako aj balíky výrobných liniek. Pre dodacie lehoty a ceny kontaktujte náš obchodný tím.
