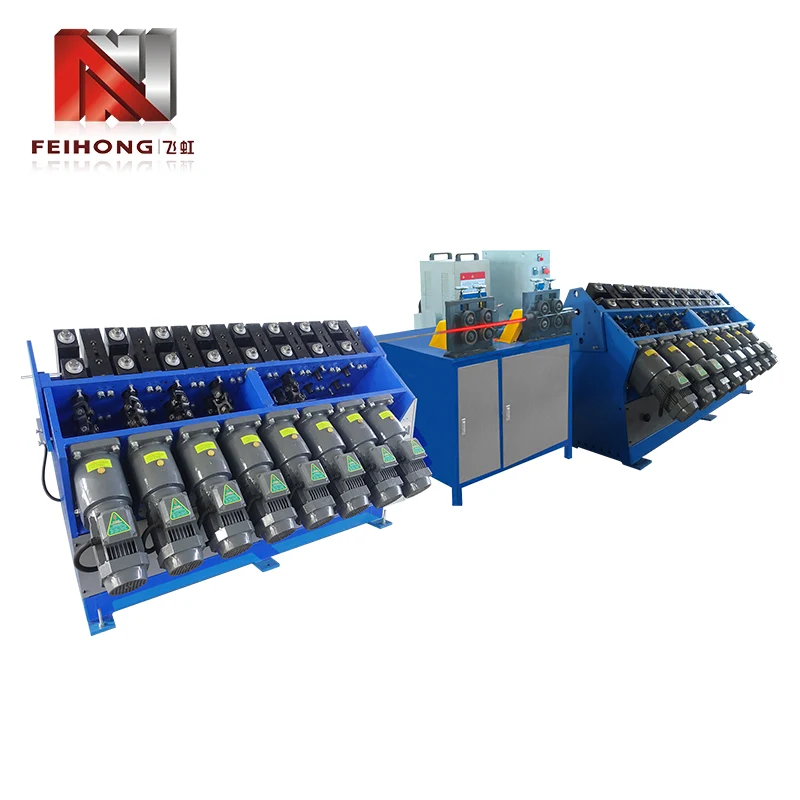

Vysokofrekvenčný žíhací stroj na proces zmršťovania rúrok

Vysokofrekvenčný indukčný žíhací stroj Model FH-148 je účelové riešenie priemyselného žíhania vyvinuté spoločnosťou Feihong na riešenie kritických procesných požiadaviek pri výrobe kovových rúrok. Keď kovové rúrky dosiahnu svoj limit kompresie počas zmršťovacích operácií, stanú sa mechanicky spevnenými a krehkými. Tento stroj poskytuje potrebné lokalizované žíhanie a zmäkčovanie na obnovenie ťažnosti, čo umožňuje pokračujúce spracovanie bez narušenia integrity materiálu alebo vzniku trhlín.

Ako továreň na priame indukčné vykurovanie v Číne navrhujeme a vyrábame každý komponent, aby sme zaistili maximálnu odolnosť a presnú reguláciu teploty. Nižšie sú uvedené kľúčové aspekty, ktoré definujú toto zariadenie:

Primárna funkcia:Lokalizované žíhanie a zmäkčovanie kovových rúr pred ďalším procesom lisovania, zmršťovania alebo ohýbania.
Rozsah aplikácie:Redukcia veľkého priemeru, spracovanie rúr s vysokou hustotou, výroba výfukových potrubí pre automobily a ohýbanie nábytkových rúr.
Prevádzkový princíp:Vysokofrekvenčný elektromagnetický indukčný ohrev pre rýchle, hlboké a rovnomerné rozloženie teploty.
Schopnosť integrácie:Bezproblémovo zapadá do existujúcich CNC zmršťovacích, ohýbacích a automatizovaných výrobných liniek.

Pracovný princíp: Ako funguje indukčné žíhanie

Pochopenie technológie za FH-148 pomáha B2B kupujúcim oceniť jeho efektivitu. Na rozdiel od tradičných odporových alebo plynových pecí, ktoré ohrievajú okolitý vzduch, našeindukčný žíhací strojohrieva obrobok priamo.

Generovanie elektromagnetického poľa:Vysokofrekvenčný striedavý prúd prechádza cez na mieru navrhnutú indukčnú cievku a vytvára okolo cievky silné striedavé magnetické pole.
Indukcia vírivých prúdov:Keď sa kovová trubica umiestni do tohto magnetického poľa, priamo v kovovom materiáli sa indukujú silné vírivé prúdy.
Rýchly vnútorný ohrev:Odolnosť kovu voči týmto vírivým prúdom vytvára presné vnútorné teplo. Rúrka dosiahne požadovanú teplotu žíhania (zvyčajne rozžeravená) v priebehu niekoľkých sekúnd.
Riadené chladenie:Po zahriatí rúrka prechádza kontrolovanou chladiacou zónou (vzduch alebo vodný sprej), čím sa dokončí cyklus žíhania a obnoví sa kryštalická štruktúra kovu pre optimálnu ťažnosť.

Podrobné členenie komponentov

Feihong používa iba prémiové komponenty z globálnych zdrojov, aby zaistil bezchybnú prevádzku FH-148 v náročných priemyselných prostrediach 24 hodín denne, 7 dní v týždni.

Nemecké moduly Infineon IGBT:Konverzia jadrového výkonu využíva špičkové moduly IGBT (Insulated Gate Bipolar Transistor), ktoré zaisťujú vysokú spínaciu frekvenciu, stabilný výstupný výkon a výrazne dlhšiu životnosť v porovnaní s tradičnými elektrónkovými strojmi.
Pokročilý systém vodného chladenia:Obsahuje integrovaný systém vodného chladenia s uzavretým okruhom s monitorovaním prietoku a teploty. To chráni vnútornú elektroniku a indukčnú cievku pred prehriatím a zabezpečuje nepretržitú prevádzku.
Vysoko čistá medená indukčná cievka:Na mieru vyrobená medená cievka je navrhnutá tak, aby maximalizovala účinnosť magnetickej väzby. Ponúkame vymeniteľné cievky pre rôzne priemery a tvary rúrok.
Ovládací panel PLC:Intuitívne digitálne rozhranie umožňuje operátorom presne nastaviť a monitorovať čas ohrevu, úrovne výkonu a parametre chladenia, čím sa zabezpečí 100% opakovateľnosť procesu.

Porovnanie: Indukčné žíhanie vs. žíhanie v tradičnej peci

Prečo moderné závody na spracovanie kovov prechádzajú navysokofrekvenčné indukčné žíhacie stroje? Návratnosť investícií a prevádzkové výhody sú podstatné.

Funkcia	Indukčné žíhanie Feihong (FH-148)	Tradičná plynová/odporová pec
Rýchlosť ohrevu	Extrémne rýchle (sekundy až minúty)	Pomalé (vyžaduje predhriatie, trvá hodiny)
Energetická účinnosť	Až 90 %+ (ohrieva iba obrobok)	30% - 50% (masívne tepelné straty do okolia)
Regulácia teploty	Vysoko presné, lokalizované a jednotné	Ťažko ovládateľný, náchylný na horúce/studené miesta
Oxidácia a deformácia	Minimálna oxidácia, žiadna celková tepelná deformácia	Vysoká oxidácia (tvorba vodného kameňa), riziko deformácie
Pracovné prostredie	Chladné, čisté, bez otvoreného ohňa, bezpečné	Horúce, nebezpečné, vyžaduje silné vetranie
Integrácia automatizácie	Jednoduchá integrácia do inline automatizovanej výroby	Zložité, zvyčajne vyžaduje dávkové spracovanie

Rozsiahle aplikačné scenáre

Všestrannosť modelu FH-148 z neho robí nepostrádateľnú výhodu vo viacerých výrobných sektoroch. Nižšie sú uvedené primárne odvetvia a špecifické aplikácie, v ktorých toto zariadenie poskytuje výnimočnú hodnotu:

Automobilové výfukové a podvozkové systémy:Žíhanie výfukových potrubí, tlmičov a rúr podvozku pred zložitými procesmi 3D ohýbania a hydraulického tvarovania, aby sa zabránilo praskaniu.
HVAC a chladenie:Zmäkčovacie medené a hliníkové rúrky pre výrobu klimatizácií a chladničiek, zaisťujúce dokonalé rozširovanie a rozširovanie bez štiepenia.
Nábytkové a architektonické kovanie:Príprava rúrok z nehrdzavejúcej ocele a uhlíkovej ocele pre rámy stoličiek, zábradlia a stojany, umožňujúce ohýbanie na malý polomer.
Zmršťovanie a lisovanie rúrok:Keď rúrky nie je možné ďalej stláčať v určitom rozsahu počas zmenšovania priemeru, stroj lokalizovanú oblasť žíha, aby umožnil pokračovanie stláčania.
Zváranie pred/dohrievaním:Používa sa na uvoľnenie napätia a žíhanie tepelne ovplyvnenej zóny (HAZ) po zváraní rúr na obnovenie pevnosti materiálu.

Prispôsobenie a služby OEM/ODM

Ako továreň na priamy indukčný ohrev Feihong chápe, že každá výrobná linka má jedinečné požiadavky. Ponúkame komplexné služby prispôsobenia pre FH-148:

Vlastné indukčné cievky:Navrhujeme a vyrábame medené zvitky na mieru pre váš špecifický priemer, tvar a dĺžku žíhania.
Úpravy výkonu:Zatiaľ čo FH-148 pracuje s výkonom 35-45 kW, môžeme zvýšiť alebo znížiť výstupný výkon na základe vašich špecifických požiadaviek na priepustnosť a hrúbku materiálu.
Aktualizácie automatizácie:Môžeme integrovať mechanizmy automatického podávania a vybíjania, rozhrania robotických ramien a komunikačné protokoly PLC (napr. Profinet, EtherCAT), aby zodpovedali vášmu inteligentnému nastaveniu továrne.
Značka (OEM):Podporujeme výrobu OEM, čo vám umožňuje označiť stroj logom vašej spoločnosti a vlastnými farebnými schémami.

Technické špecifikácie

Nižšie sú uvedené overené technické parametre vysokofrekvenčného indukčného žíhacieho stroja FH-148. Ak požadujete úpravy pre špecifické normy napätia (napr. 220V/440V/480V pre rôzne krajiny), obráťte sa na náš technický tím.

Model	FH-148
Vstupné napätie	Trojfázové 380V (50/60Hz) - *Prispôsobiteľné*
Prevádzkový výkon	35KW – 45KW (nastaviteľné)
Rozmery stroja (D׊×V)	1700 × 1200 × 1650 mm
Čistá hmotnosť	Pribl. 300 kg

Pokyny na inštaláciu, prevádzku a údržbu

Na zabezpečenie dlhej životnosti a optimálneho výkonu vášho stroja na žíhanie kovových rúrok poskytuje Feihong komplexnú podporu:

Inštalácia: Naši technici sú k dispozícii pre diaľkové videonavádzanie alebo inštaláciu na mieste (v závislosti od cestovných dohôd).
Kvalita vody:V chladiacom systéme s uzavretým okruhom vždy používajte čistú, destilovanú alebo deionizovanú vodu, aby ste zabránili tvorbe vodného kameňa a upchatiu vnútorných vodných plášťov.
Denná údržba:Pravidelne kontrolujte tlak vody, čistite indukčnú cievku od kovových nečistôt a kontrolujte tesnosť káblových spojov.
Náhradné diely:V našom sklade vedieme úplný inventár náhradných dielov (IGBT, kondenzátory, cievky), aby sme zabezpečili rýchlu expedíciu v prípade neočakávaného opotrebenia.

Prečo si vybrať Feihong ako partnera pre indukčné vykurovanie?

Feihong nie je len dodávateľ; sme váš strategický výrobný partner. Tu je dôvod, prečo nám globálni B2B kupujúci dôverujú:

Priame výrobné ceny:Ako pôvodný výrobca odstraňujeme prirážky medzi sprostredkovateľmi a ponúkame vám najkonkurencieschopnejšiu cenu priamo z výroby bez kompromisov v kvalite komponentov.
Prísne zabezpečenie kvality:Každý stroj sa pred odoslaním podrobuje 72-hodinovému testu nepretržitého starnutia a zábehu pri plnom zaťažení. Ku každej jednotke poskytujeme komplexnú správu o teste.
Návštevy továrne vítané:Srdečne pozývame všetkých potenciálnych kupcov na návštevu nášho výrobného závodu v Číne. Pozrite si naše CNC obrábanie, montážne linky a testovacie laboratóriá z prvej ruky.
24/7 technická podpora:Náš špecializovaný popredajný technický tím je k dispozícii online, aby riešil problémy a poskytoval vzdialenú diagnostiku, čím sa minimalizujú prestoje vášho stroja.

Často kladené otázky

Q1: Aký je maximálny priemer rúrky, ktorý môže tento stroj žíhať?

Odpoveď: FH-148 (35-45KW) je vysoko účinný pre rúry stredného až veľkého priemeru. V závislosti od materiálu (uhlíková oceľ, nehrdzavejúca oceľ, meď) a požadovanej hĺbky žíhania dokáže efektívne spracovať rúry s vonkajším priemerom od 10 mm do 150 mm. Pre väčšie priemery odporúčame naše modely s vyšším výkonom (napr. 60 kW alebo 80 kW).

Q2: Môže stroj pracovať nepretržite 24 hodín?

A: Áno. FH-148 je navrhnutý s nepretržitým pracovným cyklom na priemyselnej úrovni. Pokiaľ systém chladiacej vody udržiava požadovaný tlak a teplotu a okolitá teplota v dielni je v rámci normálnych limitov, stroj môže bežať 24 hodín denne, 7 dní v týždni bez zníženia výkonu.

Q3: Poskytujete indukčné cievky, alebo si ich musíme vyrobiť sami?

Odpoveď: So strojom poskytujeme štandardné cievky pre bežné veľkosti rúrok. Okrem toho, ako výrobca, dokážeme navrhnúť a vyrobiť špecifické indukčné cievky na mieru vašej presnej geometrii trubice a požiadavkám na rýchlosť výroby za veľmi nízke náklady.

Q4: Ako zaistíte, že teplota žíhania je presná a konzistentná?

Odpoveď: Stroj je vybavený infračerveným pyrometrom (voliteľný doplnok), ktorý možno integrovať do riadiaceho systému PLC. To umožňuje reguláciu teploty v uzavretej slučke, automatickú úpravu výkonu alebo rýchlosti dopravníka na udržanie presnej cieľovej teploty žíhania, čím sa zabezpečí 100% konzistencia dávky.
