Prečo je podávač rúr nespochybniteľným prostriedkom na výrobu automatizovaných liniek na výrobu rúr?

1. Definovanie potrubného podávača a jeho úlohy v modernej výrobe

ThePodávač rúrje špecializované zariadenie určené na automatické alebo poloautomatické dodávanie rúrkových materiálov – ako sú medené rúry, železné rúry, hliníkové rúry a rúry z nehrdzavejúcej ocele – do nadväzujúcich spracovateľských strojov vrátane rezacích strojov, tvarovacích lisov a zváracích zariadení. Podávač rúrok vo svojom jadre slúži ako kritické rozhranie medzi skladovaním surovín a výrobným procesom, čím sa zabezpečuje, že rúrky sa predkladajú spracovateľskému zariadeniu v správnej orientácii, rozostupoch a rýchlosti, aby sa zachoval nepretržitý a efektívny tok výroby.

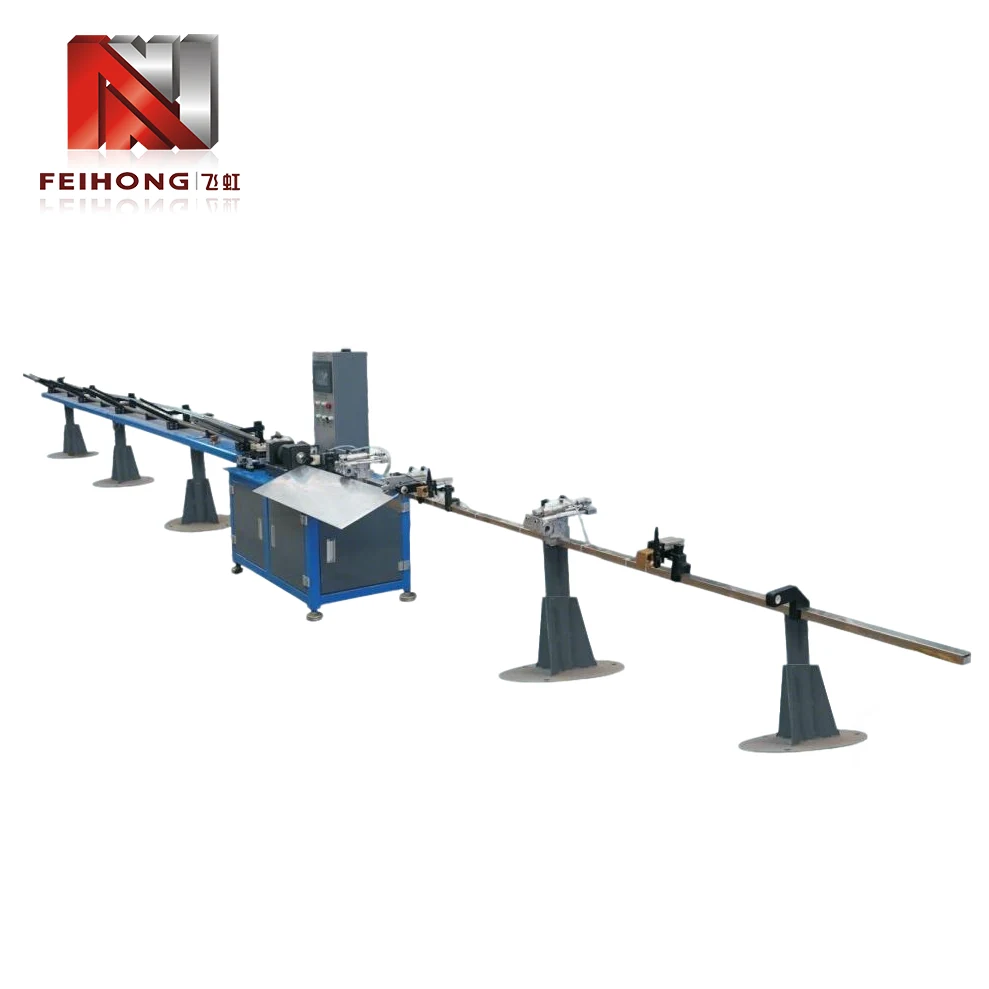

Plne automatický podávač rúr integrovaný s vysokorýchlostným rezacím strojom v modernom výrobnom prostredí.

V tradičných výrobných prostrediach bolo podávanie rúr ručnou operáciou: operátori zdvihli jednotlivé rúrky, umiestnili ich do rezacieho alebo spracovateľského stroja a odstránili hotové kusy. Tento prístup bol nielen náročný na prácu, ale priniesol aj značnú variabilitu v rýchlosti a kvalite výroby. Rúrkový podávač eliminuje tieto neefektívnosti automatizáciou procesu manipulácie s materiálom, čo umožňuje konzistentné, opakovateľné podávanie, ktoré podporuje veľkoobjemovú výrobu s minimálnym zásahom človeka.

Význam potrubného podávača presahuje jednoduchú úsporu práce. V modernej výrobe, kde dominuje výroba just-in-time a princípy štíhlej výroby, je schopnosť udržiavať stály, neprerušovaný tok materiálu do spracovateľského zariadenia nevyhnutná na dosiahnutie optimálnej priepustnosti. Podávač rúr to dosahuje kombináciou mechanickej presnosti, elektronického riadenia a inteligentného snímania, čo z neho robí základný kameň automatizovaných liniek na spracovanie rúr vo viacerých odvetviach.

2. Technologický vývoj zariadení na podávanie rúr

Cesta od ručnej manipulácie s rúrkami k dnešným sofistikovaným podávačom rúr odráža širšiu trajektóriu priemyselnej automatizácie. Pochopenie tohto vývoja poskytuje základný kontext pre ocenenie schopností moderných systémov na kŕmenie potrubím.

2.1 Éra ručnej manipulácie s potrubím

V počiatkoch spracovania rúr a rúr sa všetka manipulácia s materiálom vykonávala ručne. Pracovníci vyberali jednotlivé rúry zo skladovacích regálov, prenášali ich do rezacích alebo tvarovacích strojov a ručne ich podávali do spracovateľského zariadenia. Tento prístup bol vo svojej podstate obmedzený ľudskými faktormi: únavou, nekonzistentnosťou a neschopnosťou udržať stabilnú rýchlosť posuvu počas dlhých zmien. Ručná manipulácia navyše predstavovala značné bezpečnostné riziká, najmä pri práci s ťažkými rúrami alebo rúrami s ostrými hranami.

2.2 Zavedenie mechanizovaných kŕmnych systémov

Prvé mechanizované podávacie systémy sa objavili v polovici 20. storočia, zvyčajne využívali jednoduché valčekové dopravníky alebo reťazové mechanizmy na pohyb rúr pozdĺž výrobnej linky. Tieto skoré systémy znížili určité manuálne úsilie, ale stále si vyžadovali zásah operátora pri nakladaní a umiestňovaní. Chýbala im presná kontrola dĺžky podávania a načasovania, čo obmedzovalo ich účinnosť pre vysoko presné aplikácie.

2.3 Vznik počítačom riadených potrubných podávačov

S príchodom programovateľných logických ovládačov (PLC) a technológie servomotorov v 80. a 90. rokoch prešli potrubné podávače dramatickou transformáciou. Počítačom riadené systémy mohli presne regulovať dĺžku posuvu, rýchlosť a zrýchlenie, čo umožňuje konzistentné umiestnenie rúrok na rezanie alebo tvarovanie. Integrácia rozhraní človek-stroj (HMI) umožnila operátorom jednoducho nastaviť parametre a monitorovať výkon, čím sa skrátil čas nastavenia a zlepšila sa celková efektivita zariadenia.

2.4 Moderný potrubný podávač: Inteligencia a konektivita

Dnešné potrubné podávače sú vysoko sofistikované zariadenia, ktoré obsahujú senzory, zaznamenávanie údajov a komunikačné protokoly na integráciu s celoprevádzkovými automatizačnými systémami. Moderné potrubné podávače sa môžu automaticky prispôsobiť zmenám priemeru trubice, hrúbke steny a zloženiu materiálu, čím sa zabezpečí optimálny výkon podávania v meniacich sa podmienkach. Disponujú tiež funkciami prediktívnej údržby, ktoré upozorňujú operátorov na potenciálne problémy skôr, ako spôsobia prestoje.

Táto evolúcia vytvorila potrubný podávač ako kritický prvok pokročilej výroby, ktorý spoločnostiam umožňuje dosahovať vyššie výrobné rýchlosti, lepšiu kvalitu a väčšiu flexibilitu pri reagovaní na požiadavky zákazníkov.

3. Základné komponenty a prevádzkové princípy

Pochopenie vnútornej architektúry potrubného podávača je nevyhnutné pre výber správneho zariadenia pre danú aplikáciu a pre efektívnu údržbu a riešenie problémov. Aj keď sa dizajn medzi výrobcami líši, väčšina podávačov rúr má spoločnú sadu základných komponentov.

3.1 Nakladací mechanizmus

Nakladací mechanizmus je zodpovedný za príjem surových rúrok zo skladovacieho regálu alebo dopravníka a ich predloženie do podávacieho systému. V závislosti od konštrukcie môže byť nakladanie manuálne, poloautomatické alebo plne automatické. Automatické nakladacie systémy často používajú zdvíhacie zariadenie, ktoré zdvíha zväzok rúrok a umožňuje ich nakotúľať sa jednotlivo na podávaciu dráhu.

3.2 Systém pohonu posuvu

Systém pohonu posuvu posúva rúrku dopredu do spracovateľskej stanice. Typicky to zahŕňa súpravu poháňaných valcov alebo usporiadanie prítlačných valcov poháňané servomotorom. Servomotor poskytuje presné riadenie rýchlosti a dĺžky podávania, čo umožňuje, aby sa podávač rúr prispôsobil rôznym priemerom rúrok a požiadavkám na spracovanie.

3.3 Vodiace a vyrovnávacie komponenty

Aby sa zabezpečilo, že rúrka správne vstúpi do stroja na spracovanie, podávač rúrok obsahuje vodiace valčeky, bočné vyrovnávacie dosky a vyrovnávacie zariadenia. Tieto komponenty zabraňujú zošikmeniu, ohnutiu alebo nesprávnemu zarovnaniu, ktoré by mohlo viesť k chybám spracovania.

3.4 Riadiaci systém

Moderné potrubné podávače sú vybavené programovateľným logickým ovládačom (PLC) a užívateľsky prívetivým dotykovým displejom HMI. Riadiaci systém riadi parametre podávania, monitoruje senzory a komunikuje s nadradeným a nadradeným zariadením. Mnohé systémy obsahujú aj možnosti vzdialeného monitorovania pre centralizované riadenie výroby.

3.5 Senzory a zariadenia so spätnou väzbou

Rad senzorov – vrátane spínačov priblíženia, fotoelektrických senzorov a kódovačov – poskytuje spätnú väzbu v reálnom čase o polohe trubice, dĺžke podávania a stave systému. Táto spätná väzba umožňuje reguláciu v uzavretej slučke, ktorá zabezpečuje konzistentnú presnosť podávania a včasnú detekciu anomálií.

Tieto komponenty spolu tvoria robustný systém, ktorý si poradí so širokou škálou veľkostí rúr a materiálov pri zachovaní vysokej úrovne presnosti a spoľahlivosti.

4. Plne automatické vs. poloautomatické podávače rúr

Podávače rúr sú široko kategorizované do dvoch typov: plne automatické a poloautomatické. Voľba medzi týmito konfiguráciami závisí od objemu výroby, dostupnosti pracovnej sily a rozpočtu.

4.1 Plne automatické podávače rúr

Plne automatické podávače rúr vyžadujú minimálny zásah operátora. Vyznačujú sa automatickým vkladaním zo zásobníka alebo zväzku, kontinuálnym podávaním jednotlivých rúrok a automatickým vysúvaním hotových kusov. Tieto systémy sú ideálne pre veľkoobjemové výrobné prostredia, kde je prvoradá konzistencia a rýchlosť. Úloha operátora je obmedzená na monitorovanie systému, nastavovanie parametrov cez HMI a dopĺňanie zásob surovín.

Pokročilé plne automatické podávače sa môžu tiež integrovať s nadväzujúcim zariadením, ako sú stroje na zrážanie hrán, závitovacie jednotky a zváracie stanice, čím sa vytvorí plne automatizovaná výrobná bunka.

4.2 Poloautomatické podávače rúr

Poloautomatické podávače rúr vyžadujú, aby operátor manuálne vložil každú rúru do podávacieho mechanizmu. Podávač potom prevezme presné umiestnenie a posun rúrky do spracovateľskej stanice. Tento typ podávača je vhodný pre výrobu s menším objemom alebo pre aplikácie, kde sa rúrky dodávajú v rôznych dĺžkach alebo veľkostiach, ktoré je ťažké automatizovať. Poloautomatické podávače sú zvyčajne cenovo dostupnejšie a ľahšie sa udržiavajú ako plne automatické jednotky.

4.3 Porovnanie schopností

Nasledujúca tabuľka sumarizuje hlavné rozdiely medzi týmito dvoma typmi:

Oba typy majú svoje miesto v modernej výrobe a rozhodnutie často závisí od dôkladnej analýzy výrobných požiadaviek a návratnosti prevádzkovej efektivity.

5. Materiálová kompatibilita a rozsah použitia

ThePodávač rúrje navrhnutý tak, aby spracoval široké spektrum rúrkových materiálov, vďaka čomu je univerzálny vo viacerých odvetviach.

5.1 Druhy materiálov

Rúrkové podávače sa bežne používajú s:

• Medené rúrky:Používa sa v HVAC, inštalatérskych a chladiacich systémoch
• Oceľové rúry (uhlíkové, nerezové, pozinkované):Používa sa v stavebníctve, automobilových výfukových systémoch a konštrukčných aplikáciách
• Hliníkové rúry:Používa sa v letectve, automobilových výmenníkoch tepla a ľahkých konštrukciách
• Plastové a kompozitné rúrky:Používa sa v chemickom spracovaní a telekomunikáciách
• Zliatinové rúry:Používa sa vo vysokoteplotných a vysokotlakových aplikáciách

Podávač rúr musí byť vybavený vhodnými uchopovacími a vodiacimi komponentmi, aby sa prispôsobili povrchovej úprave, tvrdosti a hmotnosti konkrétneho spracovávaného materiálu.

5.2 Rozsahy priemerov a dĺžok rúr

Moderné rúrkové podávače sú dostupné v rôznych veľkostiach s možnosťami od malých priemerov rúrok (6 mm) až po veľké priemery rúr (až 150 mm alebo viac). Dĺžka podávania je tiež nastaviteľná, pričom niektoré systémy sú schopné podávať dĺžky presahujúce 10 metrov.

5.3 Kľúčové aplikačné odvetvia

Vďaka všestrannosti podávačov rúr sú nevyhnutné v nasledujúcich odvetviach:

• Automobilový priemysel:Výroba výfukových potrubí, brzdových potrubí, palivových potrubí a konštrukčných potrubí
• HVAC a chladenie:Výroba výmenníkov tepla, kondenzačných hadov a chladiacich vedení
• Výstavba a infraštruktúra:Výroba lešení, zábradlí a nosných konštrukcií
• Letectvo:Výroba hydraulických rúr, palivových potrubí a konštrukčných prvkov
• Obnoviteľná energia:Výroba rámov solárnych panelov, konštrukčných dielov veterných turbín a geotermálnych potrubí

Každé odvetvie kladie špecifické požiadavky na podávač rúr, ako je napríklad vysokorýchlostná prevádzka pre automobilové linky alebo extrémna presnosť pre letecké aplikácie. Modulárna konštrukcia moderných potrubných podávačov umožňuje ich prispôsobenie pre tieto rôzne požiadavky.

6. Integrácia so systémami rezania a tvárnenia

Rúrkový podávač zriedka funguje izolovane; je zvyčajne súčasťou výrobnej linky, ktorá zahŕňa rezacie, tvarovacie, zrážacie alebo zváracie zariadenia. Správna integrácia je rozhodujúca pre dosiahnutie bezproblémového toku materiálu a maximalizáciu celkovej produktivity.

6.1 Synchronizácia s rezacími strojmi

V typickej rezacej linke podávač rúrok posúva rúru na vopred stanovenú dĺžku a potom sa zastaví, kým rezací stroj – často vysokorýchlostná kotúčová píla alebo laserová rezačka – vykonáva rez. Podávač potom posunie ďalší segment. Táto synchrónna prevádzka vyžaduje presnú komunikáciu medzi ovládačom podávača a riadiacim systémom rezacieho stroja, často cez rozhranie priemyselnej zbernice, ako je Profinet alebo EtherCAT.

6.2 Koordinácia s formovacím a dokončovacím zariadením

Pri aplikáciách vyžadujúcich ohýbanie, rozširovanie alebo závitovanie rúr musí podávač rúr dodávať rúru do tvarovacej stanice v správnej orientácii a v správnom načasovaní. Pokročilé systémy zahŕňajú servo-riadené polohovanie, ktoré dokáže otočiť rúrku do špecifického uhla predtým, ako vstúpi do tvarovacej matrice, čo umožňuje zložité viackrokové operácie.

6.3 Integrácia so zakladačmi a dopravníkmi

Po spracovaní sa hotové rúrky zvyčajne odstránia pomocou stohovacieho alebo dopravníkového systému. Riadiaci systém potrubného podávača sa môže koordinovať s týmito nadväzujúcimi zariadeniami, aby sa zabezpečilo hladké odovzdanie a zabránilo sa prekážkam.

6.4 Úloha rozhrania človek-stroj (HMI)

HMI slúži ako centrálny bod pre nastavenie a monitorovanie celého integrovaného systému. Operátori môžu zadávať požadované dĺžky rezu, rýchlosti posuvu a ďalšie parametre a HMI zobrazuje stav v reálnom čase, alarmy a počty výroby. Moderné HMI často obsahujú rozhrania s dotykovou obrazovkou a intuitívnu grafiku, čo zjednodušuje obsluhu a znižuje potrebu učenia pre nových operátorov.

7. Úvahy o údržbe, spoľahlivosti a prevádzke

Na zabezpečenie dlhej životnosti a konzistentného výkonu je nevyhnutná pravidelná údržba potrubného podávača. Odporúčajú sa nasledujúce postupy:

7.1 Plán preventívnej údržby

Štruktúrovaný program preventívnej údržby by mal zahŕňať:

• Denné kontroly:Skontrolujte stav valca, skontrolujte nezvyčajný hluk alebo vibrácie a overte hodnoty HMI
• Týždenná údržba:Namažte pohyblivé časti, vyčistite snímače a skontrolujte zarovnanie vodiacich komponentov
• Mesačné kontroly:Skontrolujte napnutie remeňa alebo reťaze, otestujte funkcie núdzového zastavenia a skontrolujte históriu alarmov
• Štvrťročný servis:Vykonajte hĺbkovú kontrolu servomotorov, prevodoviek a pripojení riadiaceho systému
• Ročná generálna oprava:Vymeňte opotrebiteľné diely, ako sú valčeky, ložiská a hnacie remene, a prekalibrujte spätnoväzbové zariadenia

7.2 Bežné problémy a odstraňovanie problémov

Niektoré typické prevádzkové problémy zahŕňajú:

• Nekonzistentná dĺžka podávania:Často spôsobené nesprávnym nastavením snímača, preklzávaním valcov alebo opotrebovanými komponentmi pohonu
• Značky povrchu rúr:V dôsledku špinavých alebo poškodených vodiacich valcov
• Nesprávne nastavenie rúrky vstupujúcej do spracovateľského stroja:Zvyčajne kvôli opotrebovaným vodidlám alebo nesprávnemu nastaveniu
• Chyby komunikácie medzi podávačom a rezacím strojom:Zvyčajne sa rieši kontrolou káblov a parametrov programu PLC

7.3 Bezpečnostné prvky

Moderné potrubné podávače sú vybavené viacerými bezpečnostnými prvkami, vrátane svetelných závesov, tlačidiel núdzového zastavenia a bezpečnostných blokovaní, ktoré bránia prevádzke, keď sú ochranné kryty otvorené. Riadne školenie o týchto bezpečnostných systémoch je nevyhnutné pre všetkých operátorov.

7.4 Maximalizácia doby prevádzkyschopnosti a spoľahlivosti

Na maximalizáciu spoľahlivosti výrobcovia odporúčajú používať originálne náhradné diely, udržiavať zásobu kritických náhradných dielov a udržiavať čisté pracovné prostredie. Okrem toho aktualizácie softvéru poskytované výrobcom zariadenia môžu zlepšiť výkon a pridať nové funkcie.
