Ako ohýbačka plochých rúr transformuje priemyselnú výrobu rúr?

1. Čo presne je ohýbačka plochých rúrok a ako funguje?

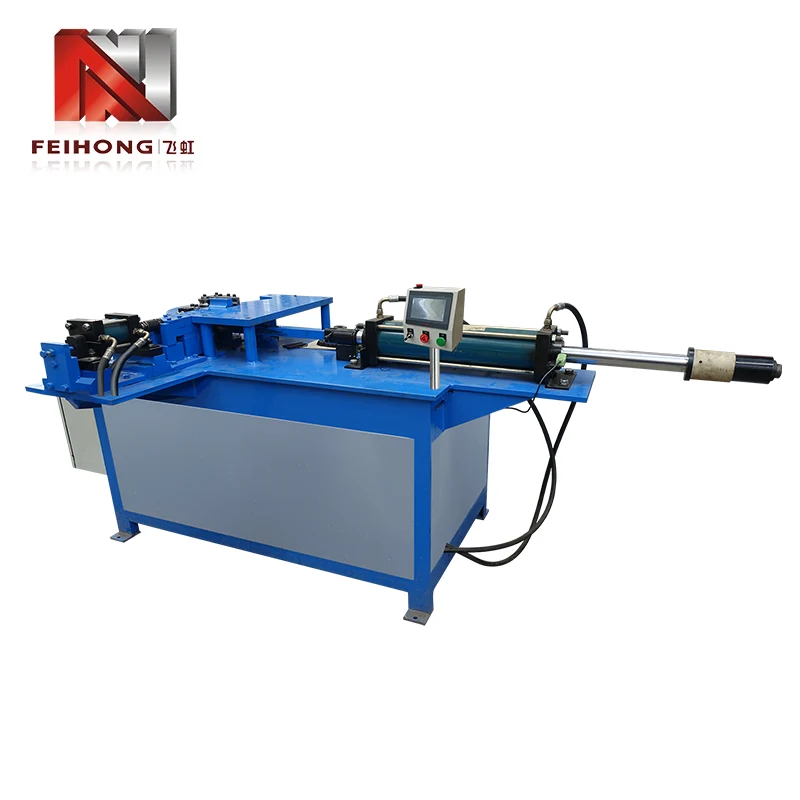

A Ohýbačka plochých rúrokje špecializovaný stroj určený na ohýbanie pravouhlých, štvorcových alebo oválnych rúrok pozdĺž jednej roviny bez toho, aby došlo k zrúteniu prierezu. Na rozdiel od ohýbačiek guľatých rúr, ktoré používajú tŕne a stieracie matrice na udržiavanie kruhových profilov, ohýbanie plochých rúr vyžaduje starostlivo prispôsobené nástroje, ktoré podopierajú širšie čelá rúry a zároveň umožňujú, aby sa užšie okraje kontrolovateľne deformovali. Základná výzva spočíva v riadení rozdielneho naťahovania a stláčania, ktoré sa vyskytujú po celej šírke plochej časti – vonkajšia stena sa predĺži, zatiaľ čo vnútorná stena sa stlačí, a bez správnej podpory sa trubica bude vybočovať alebo zvrásňovať.

Princíp činnosti sa sústreďuje na tri hlavné prvky: ohýbaciu matricu (alebo formu), upínaciu matricu a tlakovú matricu. Rúrka je zaistená medzi svorkou a ohýbacími nástrojmi a potom sa otáča okolo polomeru ohýbacieho nástroja. Pre ploché profily obsahuje ohýbacia matrica drážku, ktorá zodpovedá vonkajším rozmerom rúrky, čím poskytuje bočnú oporu, aby sa zabránilo zrúteniu širších plôch dovnútra. Niektoré pokročilé stroje využívajú aj astieracia matricaktorý sa posúva po vnútornom polomere trubice, aby sa eliminovalo zvrásnenie, a atŕň(hoci menej bežné pre ploché časti) možno vložiť na podporu vnútornej dutiny, ak je rúrka dutá. Celý proces je typicky ovládaný hydraulicky alebo elektricky, s CNC riadením umožňujúcim presnú opakovateľnosť uhla a viackrokové sekvencie ohýbania.

Jednou z definujúcich vlastností aOhýbačka plochých rúrokje jeho schopnosť vytvárať ohyby s minimálnym skreslením pri zachovaní úzkych tolerancií. To sa dosiahne prostredníctvomriadená kompenzácia spätného pruženia— stroj sa mierne prehne za cieľový uhol s vedomím, že materiál sa uvoľní o predvídateľnú mieru. Moderné jednotky integrujú senzory, ktoré merajú skutočné uhly ohybu v reálnom čase a dynamicky upravujú polohu piesta, čím zaisťujú, že každá časť zodpovedá modelu CAD v rozmedzí ±0,5 stupňa. Kombinácia robustnej konštrukcie a inteligentného ovládania robí toto zariadenie nepostrádateľným pre vysokokvalitnú výrobu.

2. Ktoré odvetvia sa najviac spoliehajú na ohýbanie plochých rúr?

Ohýbanie plochých rúr nie je okrajový proces – je súčasťou dodávateľských reťazcov viacerých ťažkých priemyselných odvetví. Nasledujúce sektory závisia odOhýbačka plochých rúrokzariadenia na výrobu konštrukčných a estetických komponentov, ktoré nie je možné dosiahnuť pomocou okrúhlych rúrok.

• Automobilový priemysel a doprava:Rámy podvozkov, ochranné klietky, konštrukcie sedadiel a komponenty výfukového systému často používajú obdĺžnikové alebo oválne rúrky. Ploché ohýbanie umožňuje konštruktérom maximalizovať pomer pevnosti a hmotnosti pri efektívnom balení komponentov do tesných obalov vozidla.
• Stavebníctvo a architektúra:Zábradlia, schodiská, závesné stĺpiky a dekoratívne kovové fasády majú často ohnuté pravouhlé časti. Vizuálna príťažlivosť čistých ohybov bez vrások je v architektonických aplikáciách prvoradá.
• HVAC a vetranie:Potrubie a vzduchotechnické systémy používajú ploché oválne rúrky na udržanie vysokého prietoku vzduchu pri montáži do plytkých stropných priestorov. Ohýbanie týchto profilov vyžaduje presnú kontrolu, aby nedošlo k obmedzeniu vnútorného prierezu.
• Poľnohospodárske vybavenie:Ochranné konštrukcie proti prevráteniu traktora (ROPS), rámy náradia a otočné čapy zavlažovania využívajú ohnuté pravouhlé rúrky pre odolnosť a nákladovo efektívnu výrobu.
• Nábytok a kancelárske interiéry:Moderné rámy stolov, regálové systémy a výstavné stánky využívajú čisté línie ohýbaných plochých rúrok na dosiahnutie minimalistickej estetiky s vysokou štrukturálnou integritou.

V každej z týchto oblastí slúži ohýbačka plochých rúrok ako prostriedok na voľnosť pri návrhu, čo umožňuje inžinierom nahradiť zvárané spoje súvislými ohýbanými časťami, ktoré sú pevnejšie, ľahšie a vizuálne príťažlivejšie. Všestrannosť zariadenia znamená, že aj malé dielne môžu vyrábať komponenty profesionálnej kvality pre tieto náročné trhy.

3. Aké sú dnes hlavné typy ohýbačiek plochých rúrok?

Stroje na ohýbanie plochých rúrok sú kategorizované podľa spôsobu ovládania, riadiaceho systému a konfigurácie nástrojov. Výber správneho typu závisí od objemu výroby, typu materiálu a zložitosti ohybu. Nižšie je uvedený porovnávací prehľad najbežnejších variantov.

Ručné ohýbačkysú obľúbené oddeleniami údržby a vzdelávacími inštitúciami kvôli ich nízkej cene a jednoduchosti.Hydraulické strojeponúkajú dobrý pomer výkonu a cenovej dostupnosti, vďaka čomu sú ťažným koňom mnohých dielní.CNC rotačné ťahové ohýbačkypredstavujú najmodernejšiu technológiu so schopnosťou uložiť stovky programov a automaticky kompenzovať odchýlky materiálu.Kompresné ohýbačky, aj keď sú menej presné, sú extrémne rýchle a ekonomické na hromadnú výrobu jednoduchých ohybov tenkostenných rúr.

Okrem týchto štyroch kategórií existujú aj hybridné stroje, ktoré kombinujú hydraulickú silu s CNC riadením a ponúkajú to najlepšie z oboch svetov. Pri výbere typu je nevyhnutné zvážiť nielen aktuálnu záťaž, ale aj potenciál budúcej expanzie do zložitejších geometrií.

4. Ako ovplyvňuje výber materiálu proces ohýbania?

Materiál rúrky je pravdepodobne najkritickejším faktorom ovplyvňujúcim kvalitu ohybu. Rôzne zliatiny vykazujú rôzne stupne ťažnosti, spätného pruženia a mechanického spevnenia, pričom všetky tieto prvky je potrebné zohľadniť pri nastavení ohýbania. Nižšie je uvedený rozpis bežných materiálov a ich ohýbacích charakteristík.

Mäkká oceľ

Najviac odpúšťajúci materiál; ponúka dobrú ťažnosť a predvídateľné odpruženie. Vhodné pre väčšinu bežných ohýbacích operácií bez špeciálnych opatrení.

Vysokopevnostná nízkolegovaná oceľ (HSLA).

Vyžaduje vyššie ohybové sily a vykazuje väčšie odpruženie. Na zachovanie presnosti uhla sa dôrazne odporúča CNC kompenzácia.

Nehrdzavejúca oceľ (austenitická)

Opracovanie rýchlo stvrdne, čo môže viesť k prasknutiu, ak je polomer ohybu príliš malý. Na zníženie trenia používajte nižšie rýchlosti barana, primerané mazanie a leštené nástroje.

Zliatiny hliníka (5xxx, 6xxx)

Ľahký a odolný voči korózii, ale náchylný na pokrčenie a praskanie. Podstatné sú väčšie polomery ohybu (3‑5× šírka rúry) a starostlivé nastavenie vôle.

Meď a mosadz

Vysoko ťažné a ľahko ohýbateľné, ale mäkké povrchy sa ľahko pokazia. Jemne opracované matrice a správna vôľa zabraňujú odieraniu a povrchovým defektom.

Okrem zliatiny hrá dôležitú úlohu hrúbka steny. Hrubšie steny poskytujú väčšiu odolnosť proti zrúteniu, ale vyžadujú vyššiu tonáž. Tenkostenné rúry sú náchylné na vybočenie na vnútornom polomere a môžu vyžadovať vnútorné tŕne alebo špeciálne stieracie matrice. Všeobecným pravidlom je, že hrúbka steny by mala byť aspoň 5 % šírky rúrky, aby sa dosiahlo spoľahlivé ohýbanie bez vnútornej podpory.

5. Aké kľúčové špecifikácie by ste mali hodnotiť pri výbere ohýbačky plochých rúrok?

Výber správneho stroja zahŕňa viac než len prispôsobenie maximálnej veľkosti trubice. Komplexné hodnotenie by malo zahŕňať nasledujúce parametre, z ktorých každý má priamy vplyv na výkon a životnosť.

1. Maximálna ohybová kapacita:To zahŕňa šírku, výšku a hrúbku rúry, ktoré stroj zvládne. Vždy si vyberte stroj s minimálne o 20 % vyššou kapacitou, než je vaša najväčšia očakávaná súčiastka, aby ste zohľadnili materiálové rozdiely a nepredvídané požiadavky.
2. Minimálny polomer ohybu:Vyjadrené ako násobok šírky rúrky (napr. 2 × W). Užšie polomery vyžadujú sofistikovanejšie nástroje a vyššiu tuhosť stroja. Pre väčšinu aplikácií je polomer 3×W bezpečným východiskovým bodom.
3. Rozsah uhla ohybu:Väčšina strojov môže ohýbať od 0° do 180°, ale niektoré špecializované jednotky ponúkajú až 220° pre aplikácie s nadmerným ohýbaním. Zabezpečte, aby stroj mohol dosiahnuť uhly, ktoré potrebujete, bez toho, aby sa nástroj rušil.
4. Rýchlosť cyklu:Merané v sekundách na ohyb, to ovplyvňuje výrobnú priepustnosť. Hydraulické stroje zvyčajne pracujú za 5–15 sekúnd, zatiaľ čo servoelektrické jednotky dokážu dosiahnuť 2–5 sekúnd pre malé časti.
5. Riadiaci systém:Základné PLC vs. plné CNC s programovaním na dotykovej obrazovke. CNC ponúka väčšiu flexibilitu, ale prichádza s vyššími počiatočnými nákladmi a strmšou krivkou učenia.
6. Kompatibilita nástrojov:Skontrolujte, či stroj používa štandardné priemyselné nástroje alebo patentované konštrukcie. Štandardizované nástroje znižujú dodacie lehoty a náklady na výmenu matríc.
7. Požiadavky na napájanie:Hydraulické stroje potrebujú vyhradenú pohonnú jednotku (často 15-75 kW), zatiaľ čo elektrické stroje bežia na štandardné 3-fázové napájanie. Zvážte elektrickú infraštruktúru vášho zariadenia.

Dobre zvolený stroj bude spĺňať nielen súčasné výrobné potreby, ale aj budúci rast zložitosti dielov a rôznorodosti materiálov. Je rozumné zapojiť výrobných inžinierov aj pracovníkov údržby do procesu výberu, aby sa zabezpečilo, že zvolené zariadenie bude v súlade s prevádzkovou realitou.

6. Aké sú najčastejšie chyby ohýbania plochých rúr a ako im možno predchádzať?

Aj pri vysokokvalitnej ohýbačke plochých rúrok môžu vzniknúť chyby v dôsledku nesprávneho nastavenia, opotrebovaného nástroja alebo nekonzistencie materiálu. Pochopenie týchto spôsobov zlyhania je prvým krokom k prevencii. Nižšie sú uvedené najčastejšie problémy a ich riešenia.

• Vrásky na vnútornom polomere:Vyskytuje sa vtedy, keď sa vnútorná stena stlačí rýchlejšie, ako sa zmestí materiál. Spôsobené nedostatočným tlakom stierača alebo polomerom ohybu, ktorý je príliš tesný pre hrúbku steny.Prevencia:Zvýšte silu stieracej matrice, použite väčší polomer alebo pridajte tŕň na podporu vnútornej steny.
• Prierezový kolaps (sploštenie):Široké steny rúrkovej jaskyne smerom dovnútra, čím sa stráca štrukturálna integrita. Bežné pri tenkostenných rúrach alebo keď ohýbacia matrica neposkytuje dostatočnú bočnú oporu.Prevencia:Použite matricu, ktorá je bližšie k vonkajším rozmerom rúrky, a zvážte tlakovú matricu, ktorá počas ohýbania aktívne tlačí na vonkajšiu stenu.
• Odpružená variácia:Nekonzistentné odpruženie vedie k dielom, ktoré nespĺňajú cieľový uhol, najmä pri ohýbaní vysokopevnostných ocelí alebo hliníka.Prevencia:Implementujte CNC nadmerné ohýbanie s uhlovou spätnou väzbou v reálnom čase. Tiež sa uistite, že materiál je z jednej šarže s konzistentnými mechanickými vlastnosťami.
• Povrchové škrabance a odieranie:Škrabance vznikajú, keď rúrka kĺže po ohýbacej matrici alebo stierači. Odieranie je obzvlášť problematické pri hliníku a nehrdzavejúcej oceli.Prevencia:Používajte leštené nástroje, aplikujte vhodné mazivo a udržiavajte správnu vôľu, aby ste znížili trenie.
• Krútenie alebo odpruženie v rovine:Rúrka sa môže mierne otáčať mimo rovinu ohybu, čo má za následok skrútenú časť. Je to často spôsobené nerovnomerným upínacím tlakom alebo nesprávne nastaveným nástrojom.Prevencia:Skontrolujte zarovnanie upínacej matrice a uistite sa, že trubica sedí kolmo pred každým ohybom.

Pravidelná kontrola nástrojov a pravidelná kalibrácia uhlových snímačov stroja môže zachytiť mnohé z týchto problémov skôr, ako budú mať za následok zošrotovanie dielov. Dokumentovanie parametrov pre každé úspešné nastavenie tiež pomáha pri riešení problémov v budúcich spusteniach.

7. Ako by sa mal udržiavať plochý ohýbač rúrok, aby bol dlhodobo spoľahlivý?

Správna údržba je nevyhnutná na zachovanie presnosti a životnosti ohýbačky plochých rúrok. Proaktívny režim nielen znižuje prestoje, ale zabezpečuje aj konzistentnú kvalitu ohybu. Nasledujúci postup krok za krokom sa odporúča pre väčšinu hydraulických a CNC strojov.

1. Denná vizuálna kontrola:Skontrolujte úniky hydraulickej kvapaliny, uvoľnené skrutky a známky opotrebovania na upínacích a ohýbacích nástrojoch. Vyčistite pracovný priestor a odstráňte všetky kovové úlomky alebo nečistoty.
2. Mazanie pohyblivých častí:Na všetky otočné body, klzné vedenia a vreteno ohýbacej matrice naneste výrobcom špecifikované mazivo alebo olej. Premastenie môže priťahovať nečistoty, preto používajte len odporúčané množstvo.
3. Údržba hydraulickej kvapaliny:Monitorujte hladiny kvapalín a vymieňajte filter v intervaloch uvedených v príručke. Kontaminovaná kvapalina je hlavnou príčinou zlyhania ventilu a čerpadla.
4. Kalibrácia uhlových snímačov:Na overenie presnosti uhla ohybu stroja použite presný uhlomer alebo digitálny uhlomer. Prekalibrujte, ak odchýlky presiahnu ±0,3°.
5. Kontrola stieračov a tlakových matríc:Skontrolujte ryhy alebo deformácie. Opotrebované matrice by sa mali prebrúsiť alebo vymeniť, aby sa zabránilo pokrčeniu a poškodeniu povrchu.
6. Kontrola elektrického systému:Pri CNC strojoch skontrolujte, či sú všetky káble zabezpečené, núdzové zastavenie funguje správne a na ovládacom paneli sa nezobrazujú žiadne chybové kódy.
7. Ročný komplexný servis:Zapojte certifikovaného technika, aby vykonal úplnú generálnu opravu vrátane tesnení hydraulického valca, opotrebovania čerpadla a aktualizácií softvéru.

Vedenie podrobného záznamu všetkých činností údržby – vrátane výmeny oleja, výmeny lisovníc a kalibrácií – pomáha pri predpovedaní modelov opotrebovania a efektívneho plánovania prestojov. Dobre udržiavaná ohýbačka plochých rúr môže poskytovať desaťročia spoľahlivej služby.

8. Aká je budúcnosť technológie ohýbania plochých rúrok?

Vývoj ohýbania plochých rúr je poháňaný požiadavkou na vyššiu efektivitu, presnosť a udržateľnosť. Koncepcie Industry 4.0 sa čoraz viac integrujú do ohýbacích strojov, čo umožňuje zber údajov v reálnom čase a prediktívnu údržbu. Senzory zabudované v nástroji monitorujú opotrebenie a zmeny sily a dodávajú informácie späť do centrálneho systému, ktorý môže automaticky odporučiť optimálne parametre ohýbania.

Ďalším nastupujúcim trendom je používanieservoelektrické pohonynamiesto tradičnej hydrauliky. Tieto systémy spotrebujú menej energie, produkujú menej hluku a ponúkajú vyššiu presnosť polohovania. Sú obzvlášť atraktívne pre výrobcov, ktorí chcú znížiť svoju uhlíkovú stopu. okrem tohoaditívna výrobazačína ovplyvňovať dizajn nástrojov – 3D tlačené matrice s konformnými chladiacimi kanálmi môžu zlepšiť tepelné riadenie pri vysokorýchlostnom ohýbaní.

Umelá inteligencia si razí cestu aj do sekvenovania ohybov. Algoritmy AI dokážu analyzovať vlastnosti materiálu a históriu každej šarže rúr, aby predpovedali spätné odpruženie s bezprecedentnou presnosťou, čím sa zníži miera odpadu a čas nastavenia. ďalejkolaboratívne roboty(coboti) sa spárujú s ohýbačkami plochých rúr na automatizáciu nakladania a vykladania, čo umožňuje ľudským operátorom sústrediť sa na kontrolu kvality a optimalizáciu procesov.

Ako sa priemysel posúva smerom kdigitálne dvojčatá—virtuálne repliky fyzickej ohýbacej bunky — inžinieri budú môcť simulovať celé výrobné série predtým, ako sa ohne jedna rúra. Táto schopnosť výrazne skráti čas od návrhu po hotový diel, vďaka čomu je zákazková výroba takmer rovnako efektívna ako hromadná výroba. Budúcnosť ohýbania plochých rúr je nepochybne inteligentná, prepojená a čoraz viac autonómna.

9. Často kladené otázky o ohýbačkách plochých rúrok
